Version française
|
Plan:
1. Présentation de
PISCO2
2. Quelques résultats
obtenus avec PISCO2
3. Calibration
absolue du grandissement
4.
Correction de dispersion atmosphérique
5.
Modernisation du pointage de la grande lunette
1. Présentation de PISCO2
PISCO2 est un instrument qui a pour but d'obtenir des images à haute résolution spatiale à partir de techniques interférométriques qui permettent de s'affranchir en partie de la dégradation naturelle induite par la turbulence atmosphérique. Spécialement conçu pour la grande lunette de l'observatoire de Nice (OCA), c'est une version simplifiée de PISCO (Pupil Interferometry Speckle COronagraph) qui est actuellement opérationnel à l'Observatoire de Brera à Merate (Italie). Pour plus de renseignements sur PISCO, consultez la page web de PISCO.
PISCO2 a été entièrement réalisé à l'OCA entre 2010 et 2013. Les observations à Nice permettent d'observer des étoiles doubles visuelles jusqu'à des séparations de 0"16 (très proche de la limite de diffraction du télescope), une magnitude d'environ 15 et une différence de luminosité entre les deux composantes jusqu'à 4 magnitudes. Un article a déjà été rédigé à partir des observations faites à Nice (voir publications).
Placé au foyer de la grande lunette de 76 cm de diamètre, il permet l'acquisition d'images de courte pose très agrandies et corrigées de la dispersion chromatique d'origine atmosphérique par des prismes de Risley. Ces images sont ensuite traitées sur ordinateur par des méthodes interférométriques développées par notre équipe. PISCO2 est dédié à l'étude des étoiles binaires.
René Gili (Nice) est le responsable de l'instrument et des observations. Il a constitué une petite équipe autour de ce projet, qui comprend actuellement: Jean-Louis Prieur (OMP), Jean-Pierre Rivet (OCA), Daniel Bonneau (OCA), Laurent Koechlin (OMP) et Farrokh Vakili (OCA).

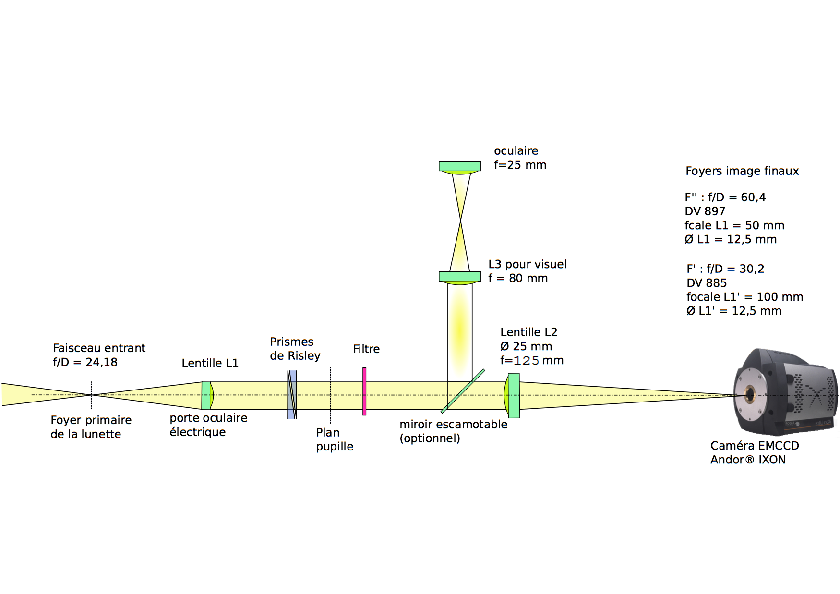

Schéma
optique de PISCO2.
Principales caractéristiques de PISCO2:
Dimensions : L = 330 mm H = 375 mm P = 410 mm.
PISCO-2 est destiné à recevoir les caméras EMCCD iXon (SPICA-dv897 ou dv885)
Agrandissement de la focale primaire de 17,89 m avec des lentilles achromatiques (L1,L2) Edmund Optics (E.O.).
Roue à filtres à 5 positions avec 4 filtres interférentiels (E.O.) et une ouverture libre: F1 (centré sur 550 nm, BP=200 nm), F2 (centré sur 550 nm, BP=80 nm), F3 (centré sur 570 nm, BP=10 nm) et F4 (centré sur 650 nm, BP=80 nm)
Mise au point électrique avec moteur pas à pas avec logiciel de commande à distance par le déplacement de la lentille L1.
Miroir de renvoi escamotable avec une lentille de focalisation pour le contrôle du champ si nécessaire.
Prismes de Risley pour corriger de dispersion atmosphérique (ADC)
Possibilité, de monter les roues de PISCO avec les rails Newport X48.
|
|
|

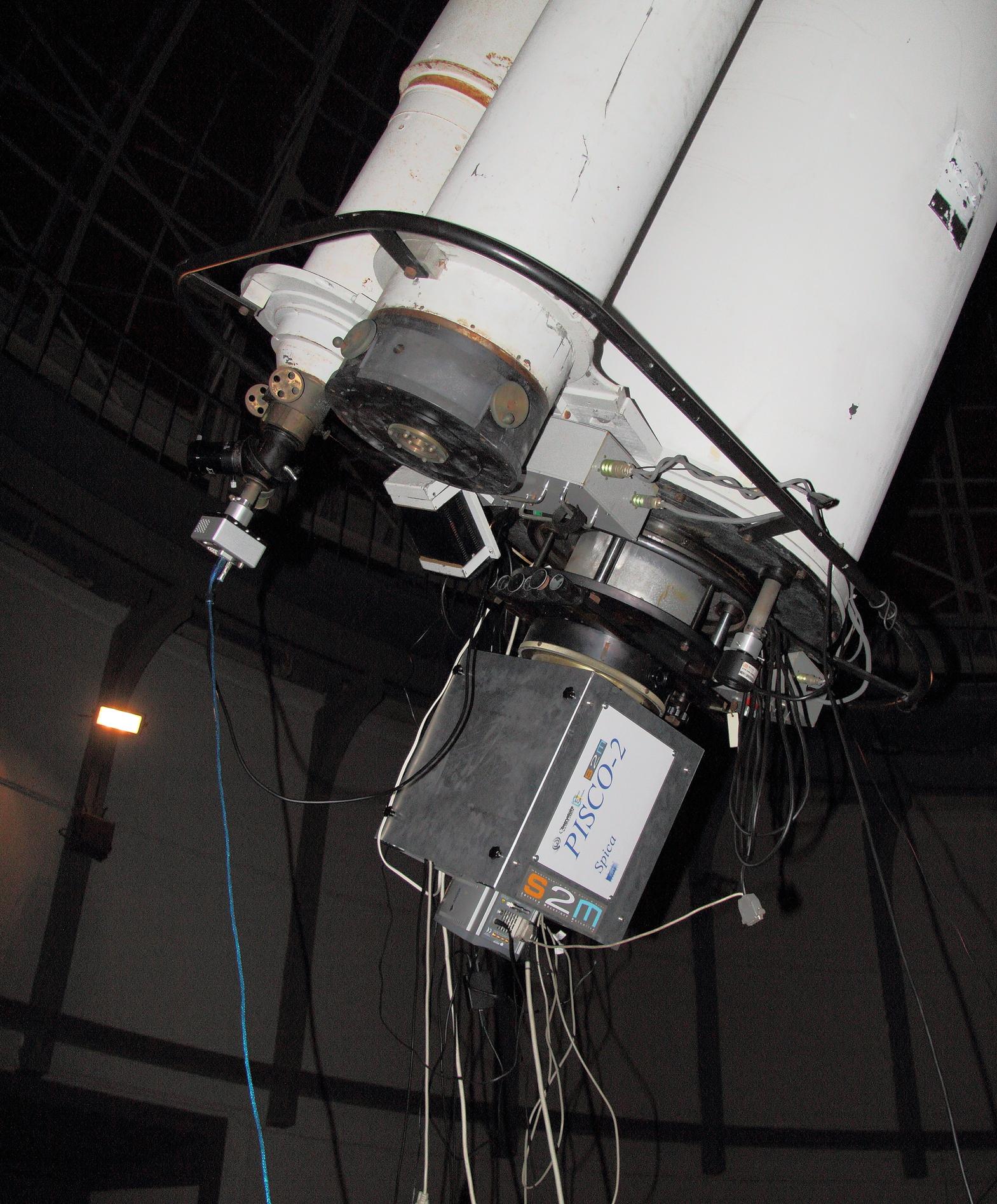

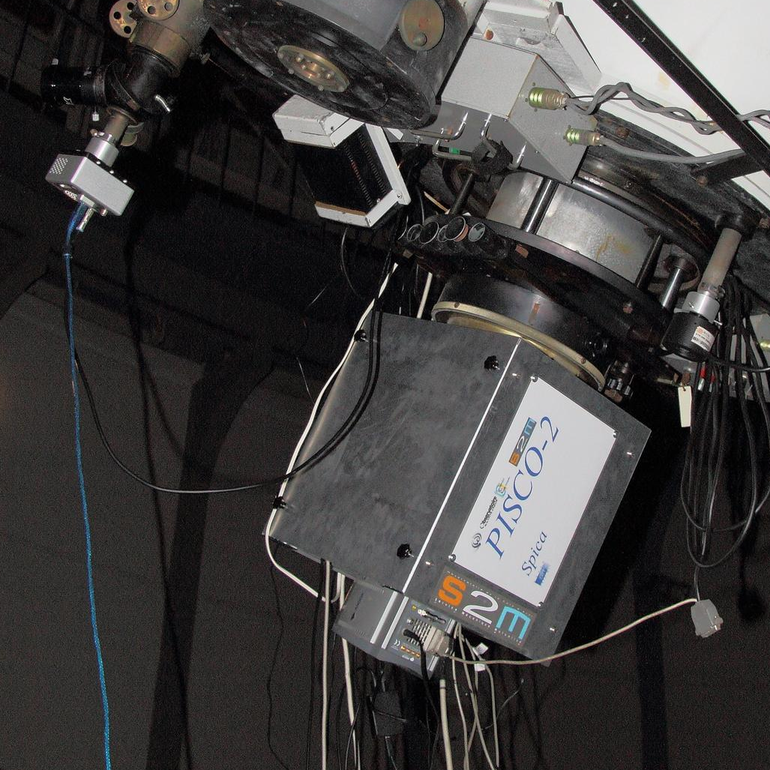

PISCO2 sur la grande lunette de l'Observatoire de Nice avec la caméra SPICA, EMCCD DV897 d'ANDOR, prêtée par F. Vakili.
|
|
|

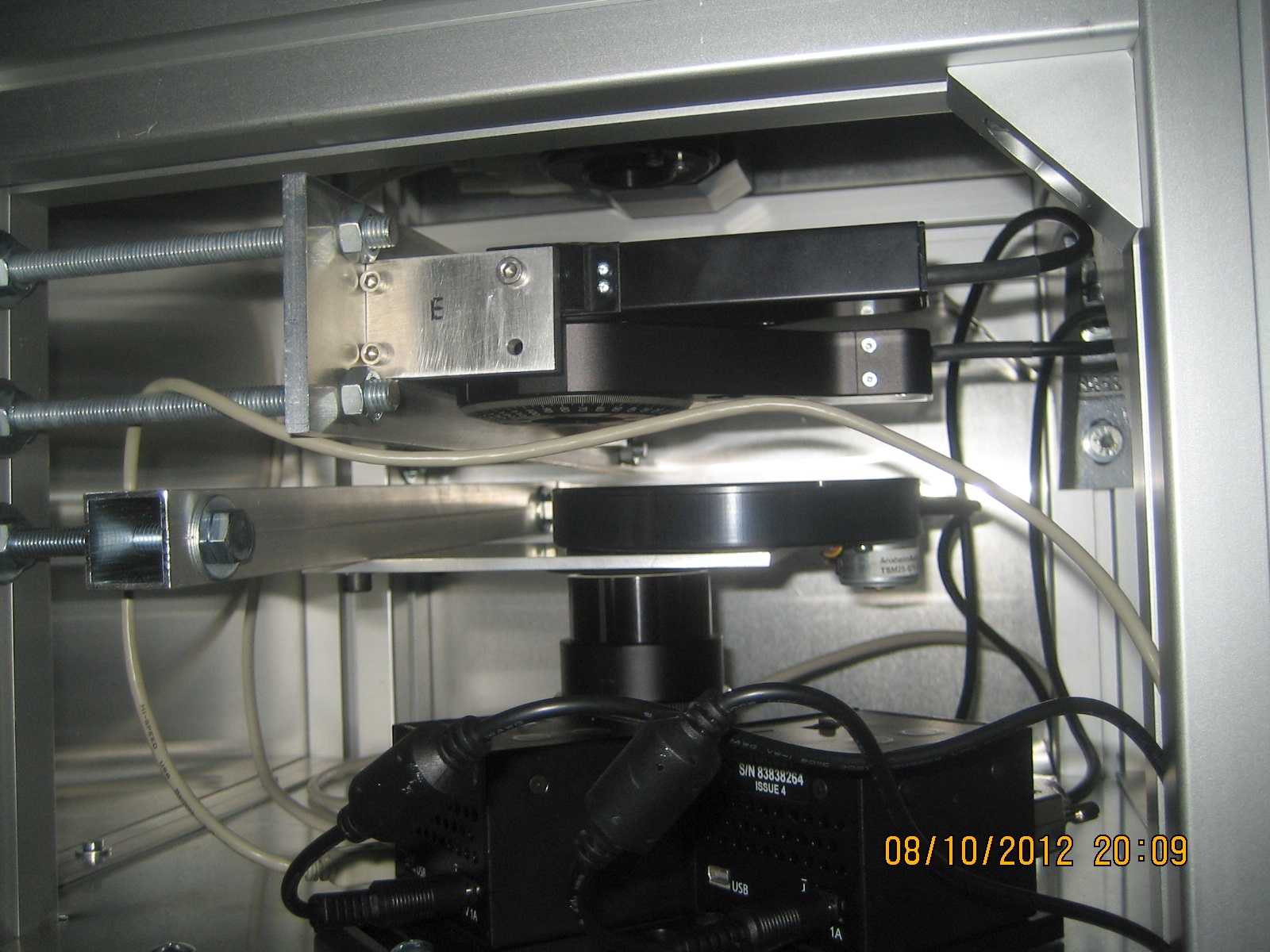

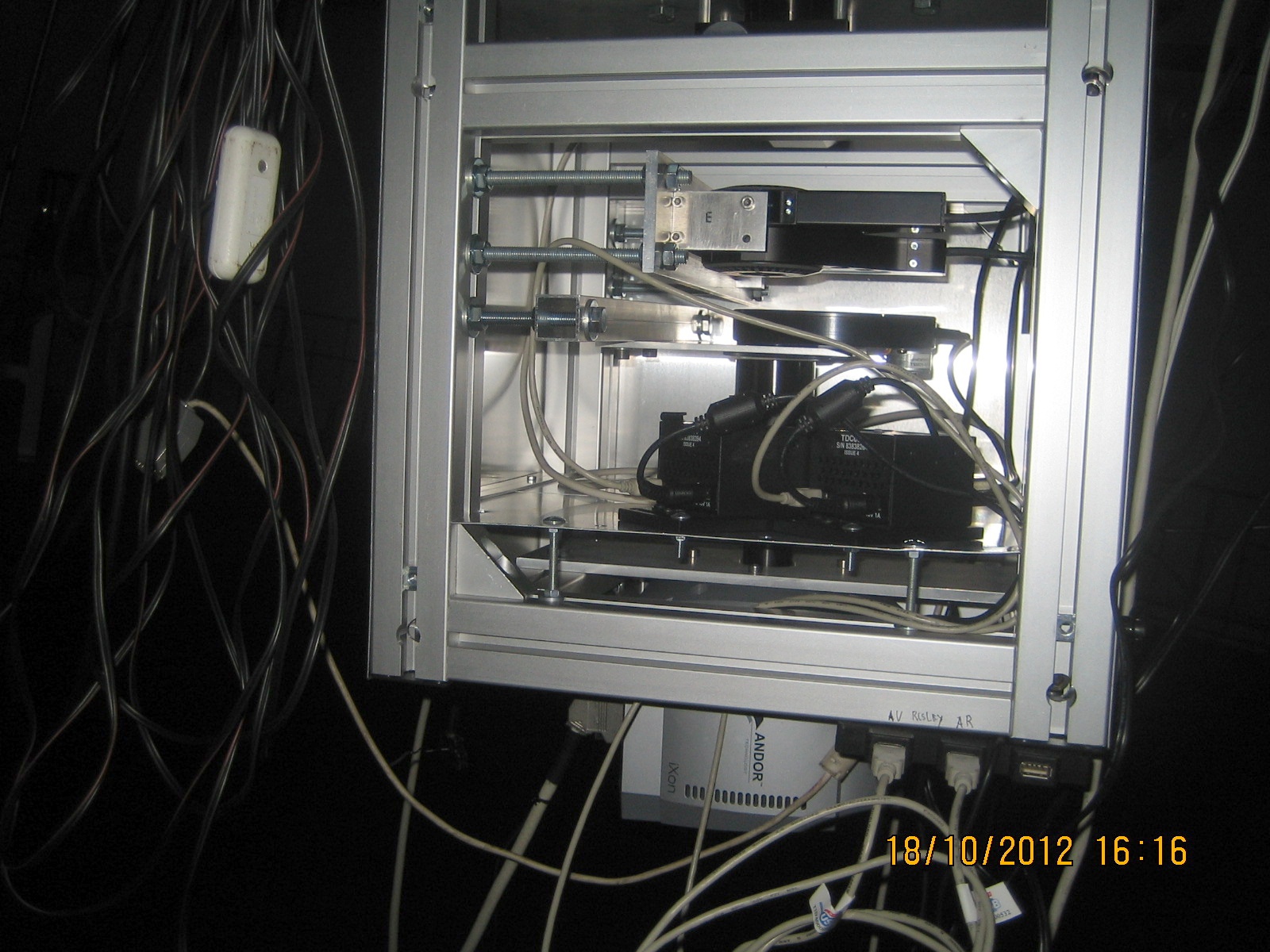

PISCO2: vues du compartiment du bas.
les primes de Risley avec leurs motorisation Thorlabs,sont située
en haut de ces images ; les boitiers de commande avec liaison
USB, sont en bas.
|

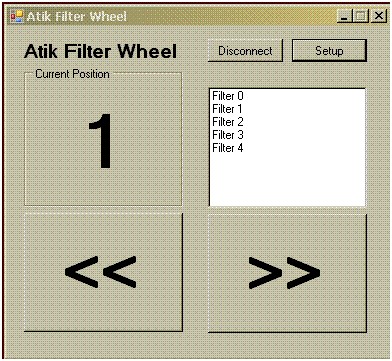

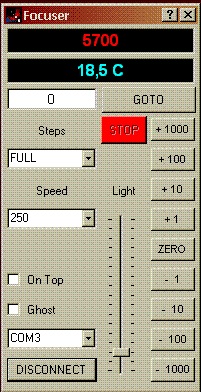

PISCO2 : programmes de télécommande de la roue à filtre (en haut) et de la mise au point motorisée (à droite). |
|
2. Quelques résultats obtenus avec PISCO2

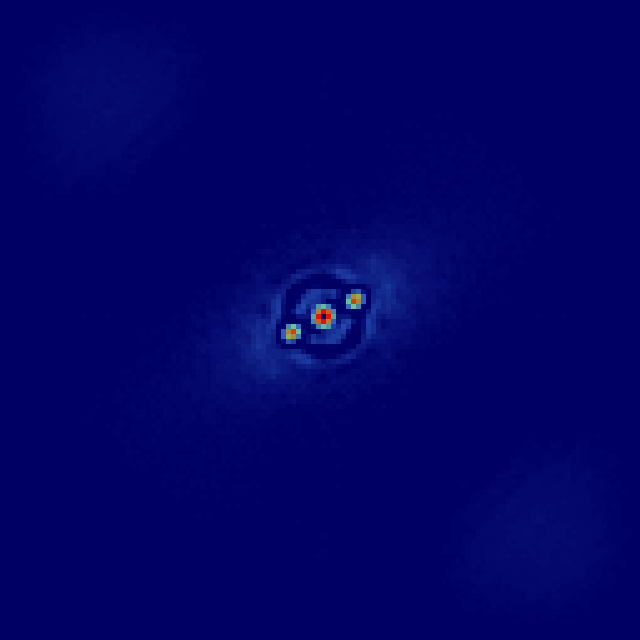

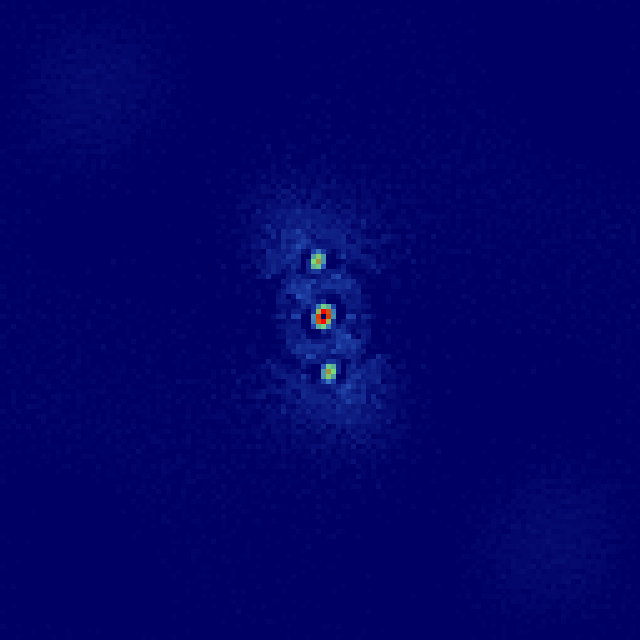

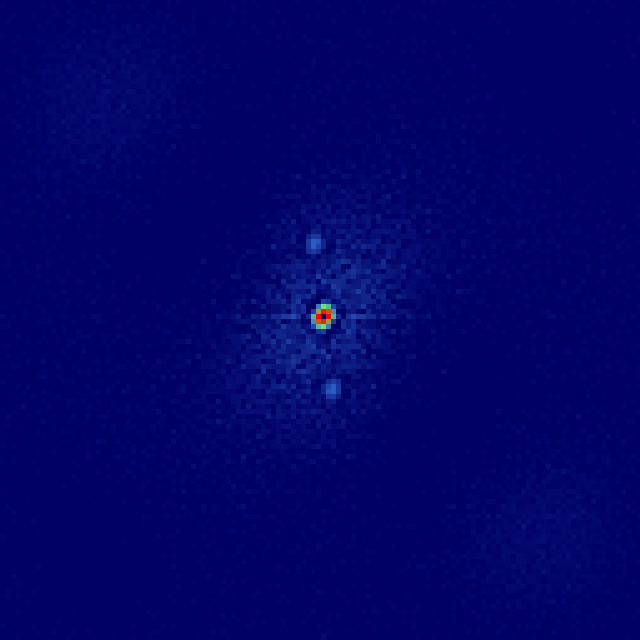

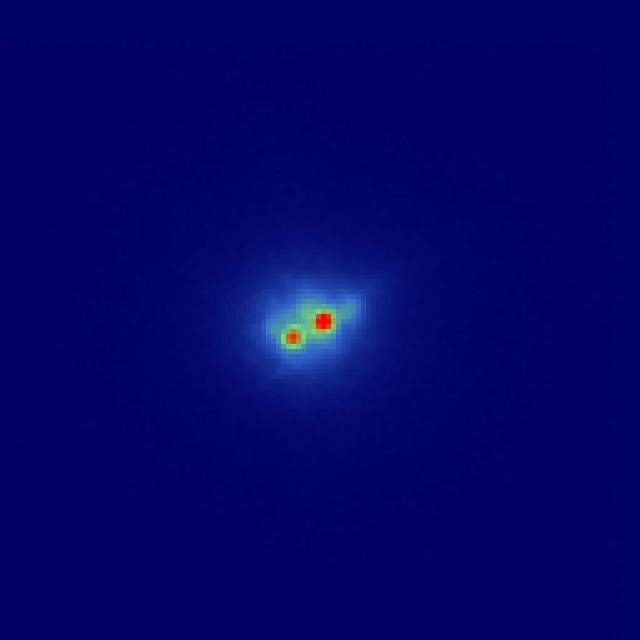

De nombreuses étoiles doubles et multiples ont déjà été observées avec cet instrument depuis 2011. Environ 5000 mesures ont été effectuées jusqu'à maintenant (janvier 2014). Voici quelques images obtenues en octobre 2012 au cours des premiers tests des prismes de Risley.
|
|
|
|
|
|
|
|
|

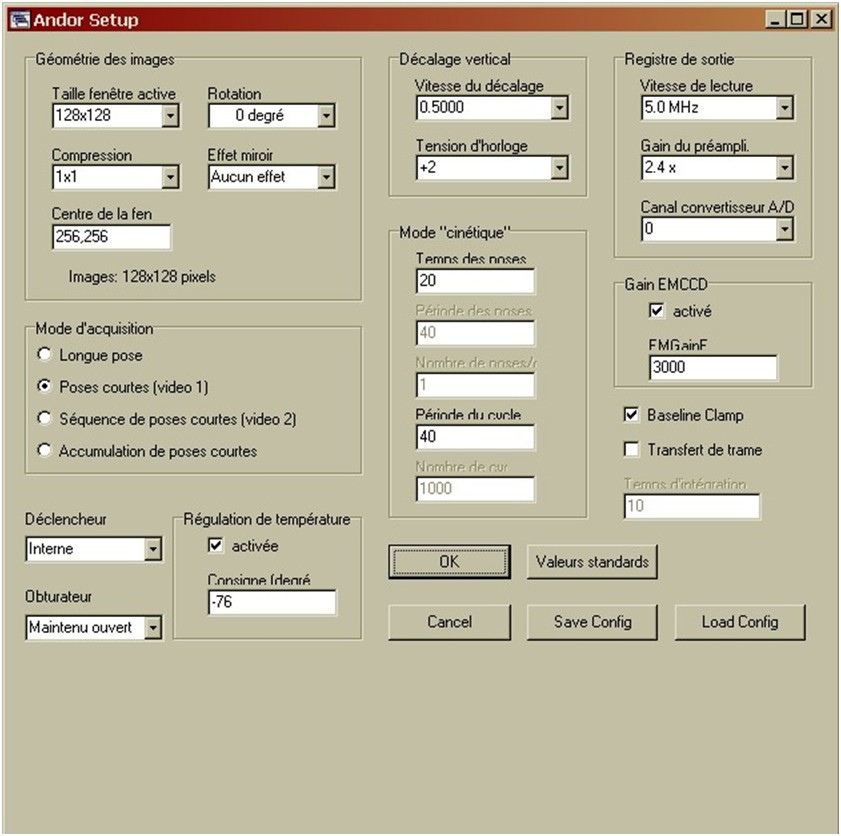

Programme
Buildspeck1 écrit pour les caméras ANDOR
utilisée pour PISCO2. Ici réglages optimaux pour la
caméra SPICA le 12/11/2013.

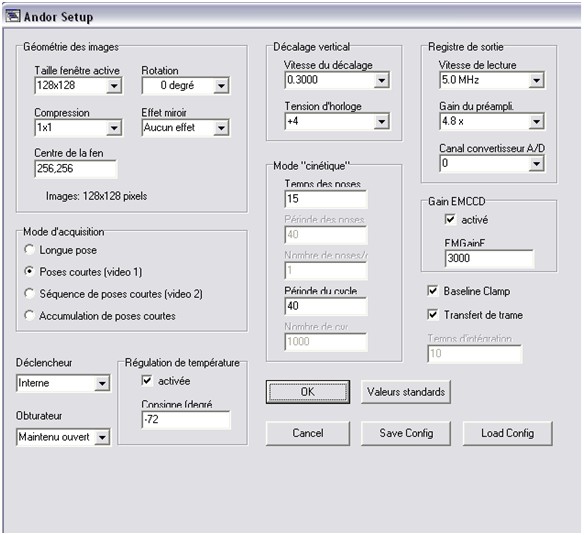

Autre
exemple de réglages de la caméra SPICA, pour obtenir
une sensibilité maximale, dans le cas d’observations
d’objets faibles, avec un bon seeing.
|
|
|
Traitement
temps réel avec le programme Builspeck1. Exemple de
BU 1273 avec calcul du
« Quadrant »
(triple-corrélation
restreinte à un seul plan), visible dans la fenêtre
en bas à gauche.
Autre
exemple, pour HEI 193,avec l'option DVA de Builspeck1.
Pour gagner du temps le « Quadrant » n'est
pas calculé. Il n'est donc pas visualisé dans la
fenêtre en bas à gauche).
3. Calibration absolue du grandissement de PISCO2
|
|
|
|
|
|
4. Correction de la dispersion atmosphérique
|
|
|

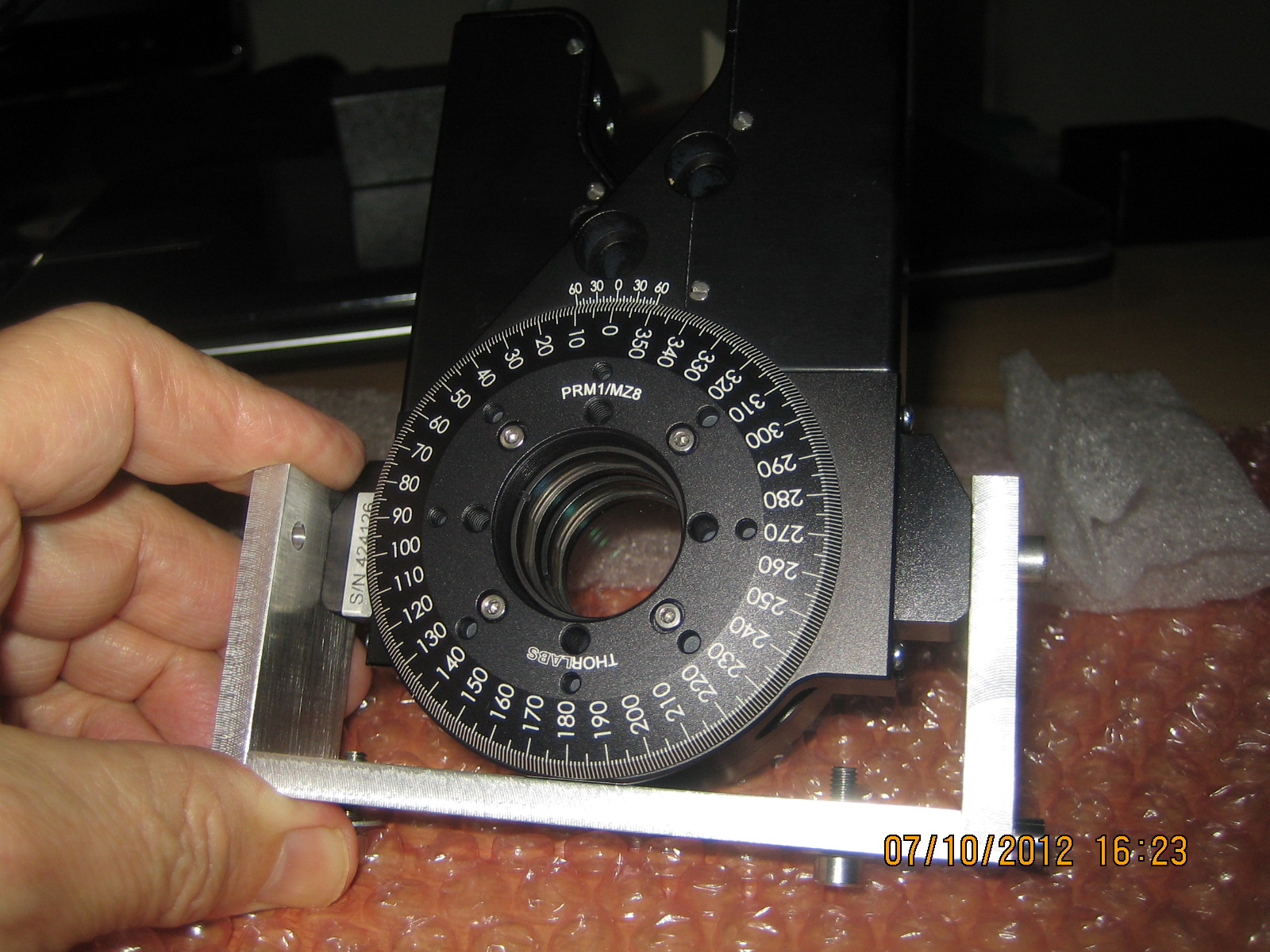

Monture
motorisée Thorlabs d'un des deux prismes de Risley de
PISCO2.

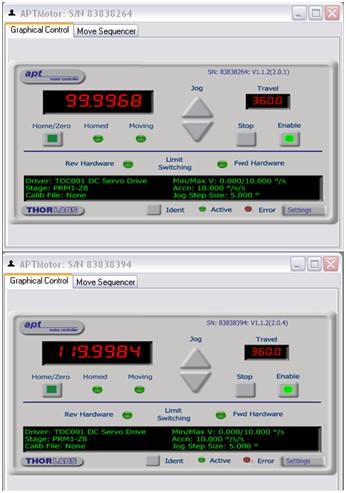

Programme
Thorlabs de commande des prismes de Risley de PISCO2.
|
|
|
|
Pour plus de renseignements, voir le principe de la correction de dispersion atmosphérique avec des prismes de Risley
5. Modernisation du pointage de la grande lunette
|
|

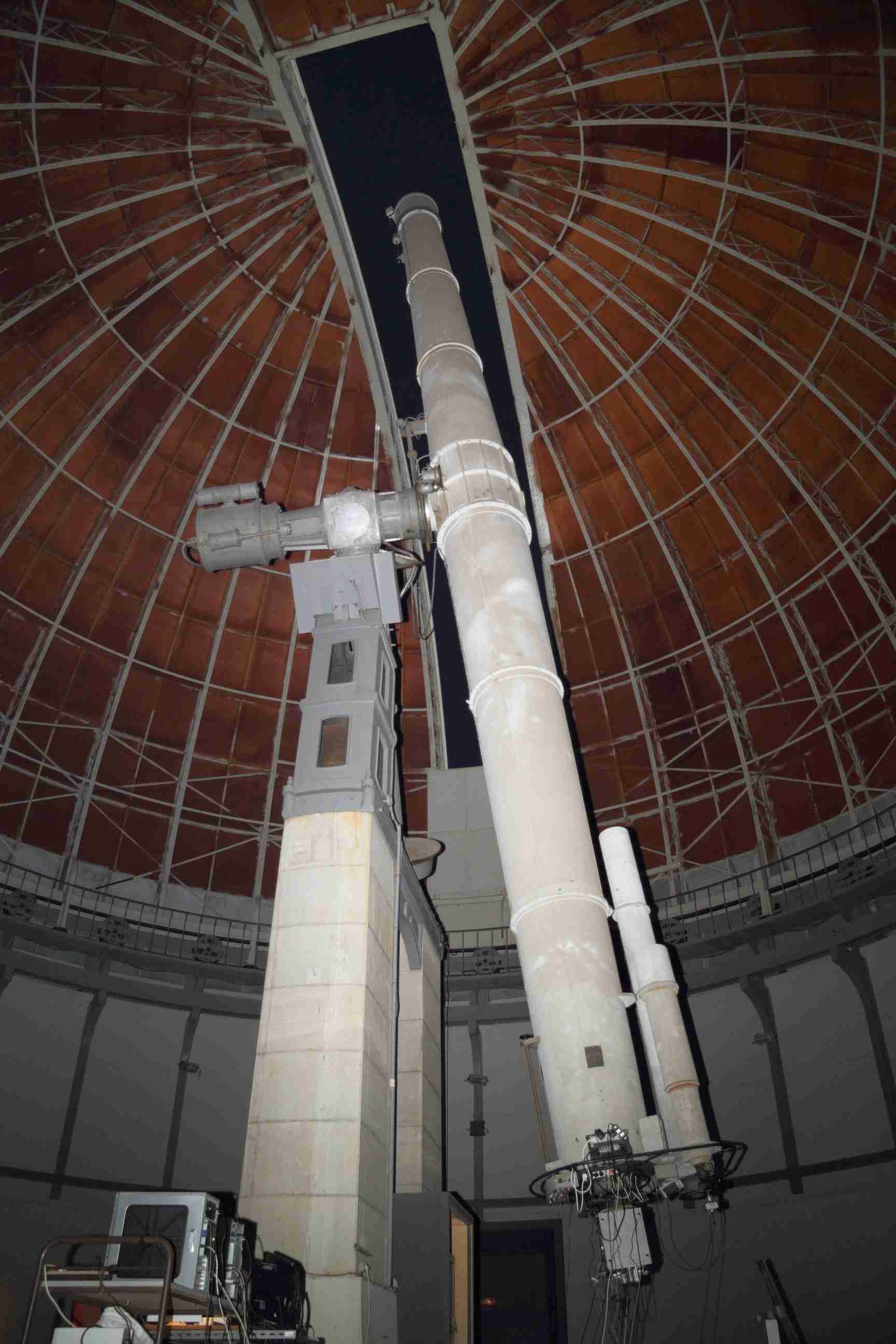

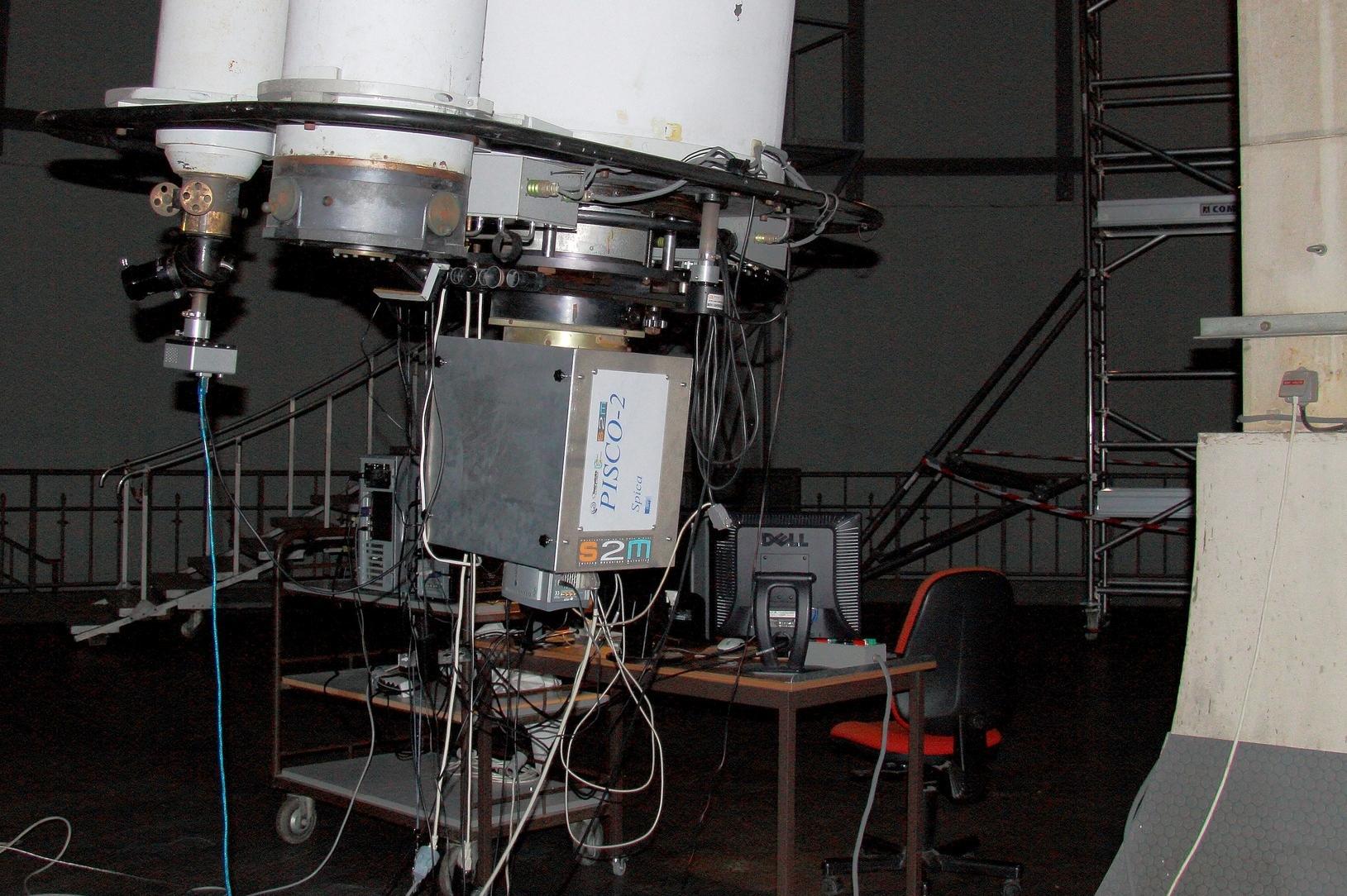

En 2008, René Gili a apporté des modifications à la grande lunette pour permettre le pointage d'objets à partir d'un ordinateur placé dans la coupole (en haut). C'est ce qui permet aujourd'hui à PISCO2 d'avoir un très bon rendement sur cette lunette de 18 mètres de longueur qui date du XIXème siècle (à gauche). |
|
|
|
|
|
|

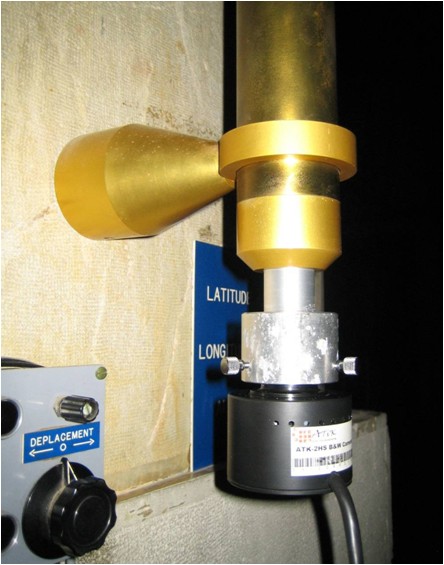

Caméra
webcam ATIK installée en face du cercle de lecture de
l'ascension droite (alpha).

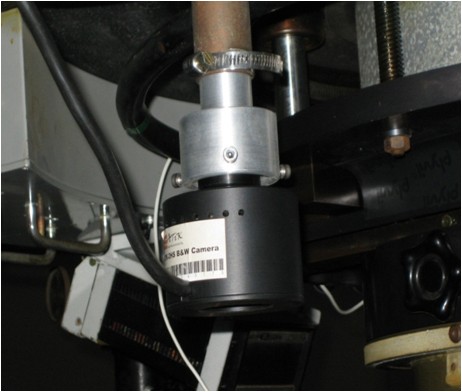

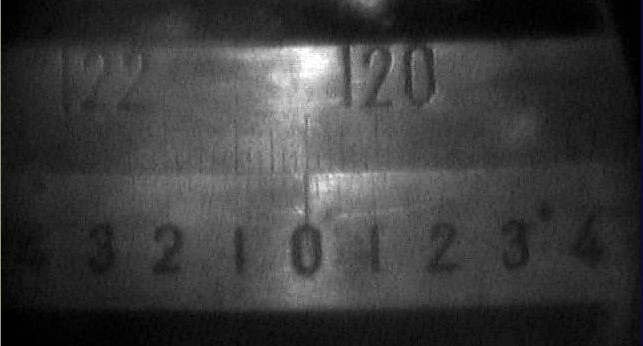

Caméra
webcam ATIK installée en face du cercle de lecture de la
déclinaison (delta).Les images fournies par ces deux caméras permettent de pointer une étoile avec la grande lunette, à distance sur un ordinateur.
|
|
|

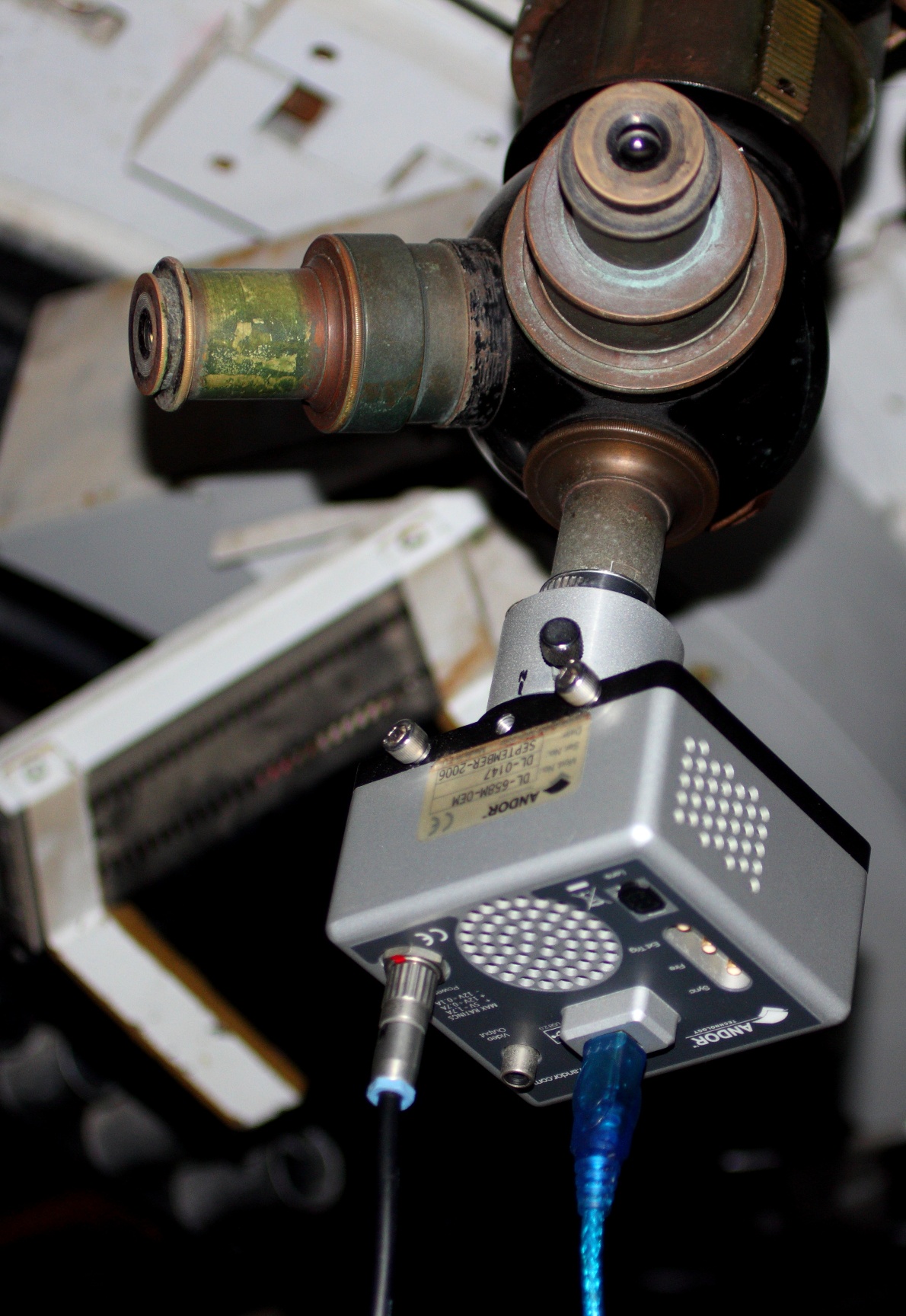

Caméra
ANDOR LUCAs installée au foyer de la lunette Zeiss de 25 cm
qui sert de chercheur à la grande lunette. Elle peut
pointer des étoiles de magnitude 13.

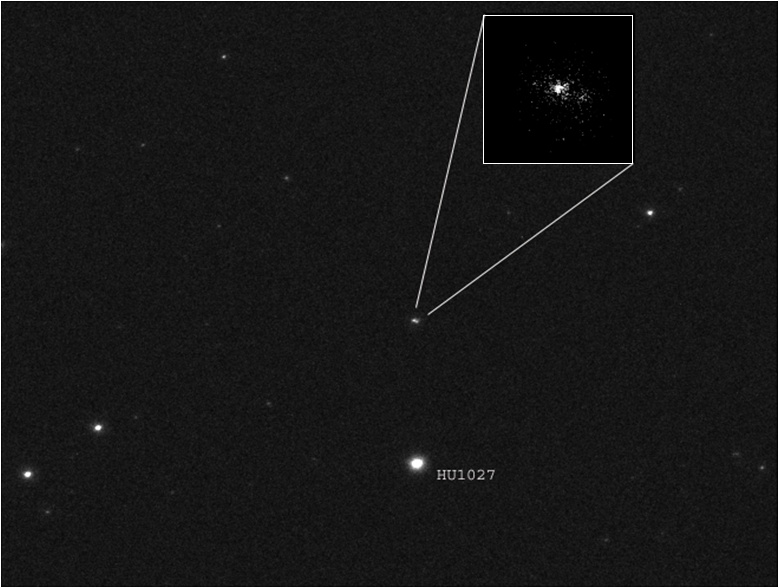

Comparaison
des champs des caméras LUCAs et SPICA respectivement
installées au foyer de la lunette Zeiss et de la grande
lunette. Le pointage des objets se fait à l'aide du grand
champ de la LUCAs (9 ' 28 x 12 ' 34).
|
|
|

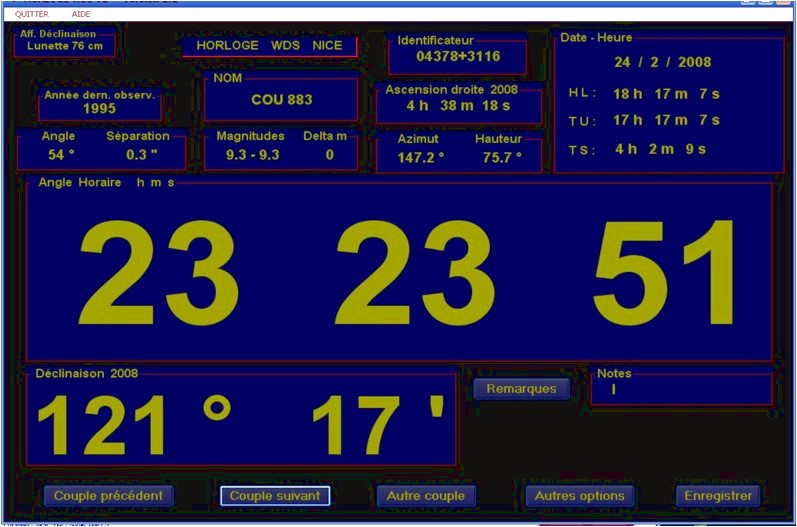

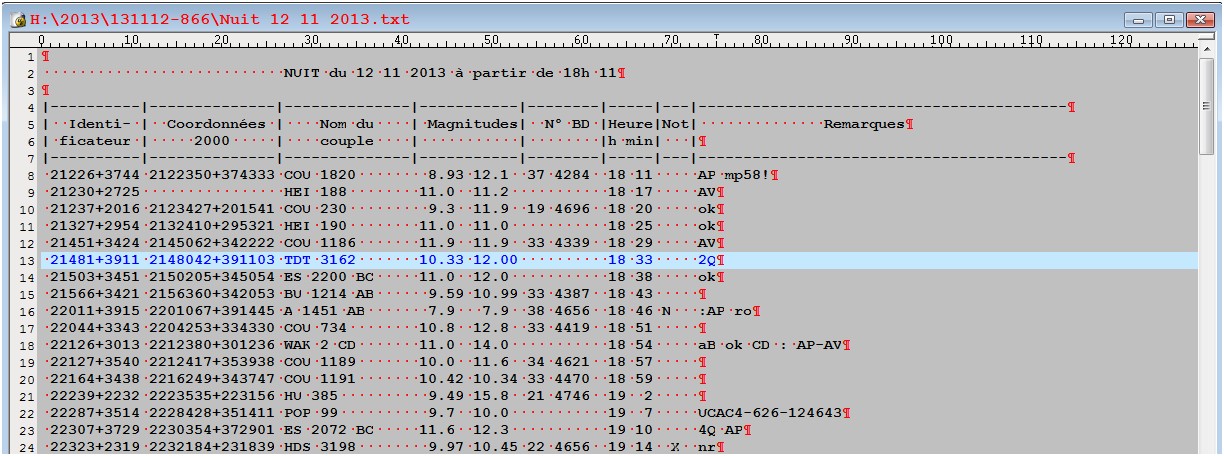

Programme
HORLOGE, écrit par Guy Morlet, qui est utilisé pour
le pointage des lunettes de 50cm et 76cm de l'OCA depuis 1997. A
gauche : tableau de bord. En haut : la sélection
des objets se fait directement à partir de fichiers du WDS
(catalogue des étoiles doubles de Washington).
%%%%%%%%%%%%%% FIN DU DOCUMENT %%%%%%%%%%%%%%%%%
NB : toutes les images présentées dans cette page web ont été obtenues par René Gili et demeurent sa propriété.
